Deltabar S FMD78

Производитель: Endress+Hauser

Категория: Датчики дифференциального давления

Вы можете заказать данную позицию по тел.: (495) 661-08-04 или воспользоваться формой заказа

[an error occurred while processing the directive] Заказать
[an error occurred while processing the directive]
Описание

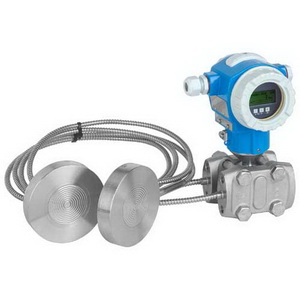

Высокоточный преобразователь дифференциального давления Deltabar S FMD78, имеющий выносные мембраны. Используется для оперативного и нетрудоемкого измерения уровня в закрытых резервуарах. К особенностям преобразователя относится кремниевый чувствительный элемент, компактная конструкция, съемный ЖК индикатор, удобное настроечное меню, расширенные функции диагностики и интервал поверки, которая должна проводиться каждые 4 года.

Технические характеристики Deltabar S FMD78:

  • Давление:

Принцип измерения

Дифференциальное давление

Характеристики

Цифровой преобразователь с металлической измерительной диафрагмой со специальным уплотнением.
Модульная конструкция и длительная стабильность.
Повышенная надежность за счет функций самодиагностики.
Вторичная защитная оболочка.

Питание / Коммуникация

4...20мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA/
FOUNDATION Fieldbus:
9...32В DC

Погрешность

0,075% + влияние уплотнения диафрагмы

Длительная стабильность

0,05% от верхнего значения диапазона в год
0,125% - за 5 лет

Рабочая температура

-70°C...400°C

Температура окружающей среды

-40°C...85°C

Рабочий диапазон

100мбар...40бар

Макс. избыточное давление

160бар

Присоединение к процессу

Уплотнения диафрагмы (плоские, резьбовые)
Фланцы (DIN, ANSI)
Гигиенические присоединения
Tri-Clamp ISO2852

Выходные сигналы

4...20мА HART
PROFIBUS PA
FOUNDATION Fieldbus

Сертификаты/Разрешения

ATEX
FM
CSA
NEPSI
IECEx
SIL
NACE
морской GL
WHG/ Защита от перелива
EN10204-3.1
3A,FDA

Опции

Модуль памяти HistoROM/M-Dat
4х-строчный дисплей
Корпус из нержавеющей стали или алюминия
Раздельное исполнение корпуса

Доп. информация

функции диагностики

  • Непрерывное измерение/жидкие продукты

Принцип измерения

Дифференциальное давление

Характеристики/Применение

Цифровой преобразователь с металлической измерительной диафрагмой и специальным уплотнением.
Модульная конструкция
Повышенная надежность за счет функций самодиагностики
Вторичная защитная оболочка

Питание / Коммуникация

4...20 мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUDATION Fieldbus:
9...32В DC

Погрешность

0,075% + влияние уплотнения диафрагмы

Длительная стабильность

0,05% от верхнего значения диапазона в год

Температура окружающей среды

-40°C...85°C

Рабочая температура

-40°C...400°C

Рабочее давление абс. / макс. предел избыточного давления

160бар

Диапазон измерения давления

100мбар...40бар

Смачиваемые части

Alloy C276
316L
Monel
Тантал

Присоединение к процессу

Уплотнения диафрагм (плоские, резьбовые)
Фланцы(DIN, ANSI)
Tri-Clamp ISO2852
Гигиенические присоединения

Макс. значение измерения

400м для воды

Выход

4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus

Сертификаты/Нормативы

ATEX
FM
CSA
NEPSI
IECEx
SIL
NACE
GL marine
WHG/ Защита от перелива
EN10204-3.1
3A

Опции

Модуль памяти HistoROM/M-Dat
4х-строчный дисплей
корпус из нержавеющей стали или алюминия
Раздельное исполнение корпуса

Диапазон применения

Измерительная ячейка: металлическая сварная
