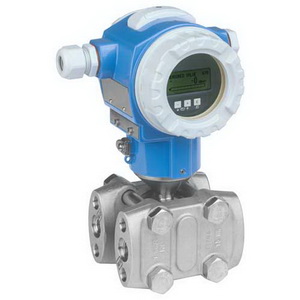

Deltabar S PMD75

Производитель: Endress+Hauser

Категория: Датчики дифференциального давления

Вы можете заказать данную позицию по тел.: (495) 661-08-04 или воспользоваться формой заказа

[an error occurred while processing the directive] Заказать
[an error occurred while processing the directive]
Описание

Интеллектуальный преобразователь давления. Работа прибора базируется на тензорезистивном принципе, исходя из которого давление, подлежащее измерению, провоцирует деформацию мембраны, по причине чего происходит деформация тензорезисторов и последующая разбалансировка измерительного моста. Электронная схема преобразует разбаланс в выходной сигнал. При необходимости устройство комплектуется 3х-/5ти-вентильным блоком и высококачественным, надежным монтажным кронштейном. Области применения Deltabar S PMD75: измерение дифференциального давления (фильтры, насосы), измерение массового и объемного расхода газа, жидкости и пара. Высокоточное измерение уровня в закрытых резервуарах и измерение малых – от 25Па – значений избыточного давления.

Особенности Deltabar S PMD75:

  • В конструкции измерительного оборудования предусмотрен сверхчувствительный кремниевый элемент, который функционирует по тензорезистивному принципу.
  • В модульной конструкции привлекают компактные размеры.
  • Прибор можно настраивать по месту проведения измерений, используя кнопочный съемный жидкокристаллический индикатор.
  • Простота и удобство меню.
  • Максимально допустимое давление на обе камеры – 630 бар, на одну – 420 бар.
  • Поверка измерительного оборудования проводится каждые четыре года.
  • Имеются внешние настроечные кнопки.

Технические характеристики Deltabar S PMD75:

  • Газ

Принцип измерения

Дифференциальное давление

Основные функции

Цифровой преобразователь дифференциального давления с керамическими измерительными диафрагмами
Самодиагностика
Дополнительный уровень защиты и защита от перенапряжения

Погрешность измерения

Стандартная калибровка0,075%
Калибровка "PLATINUM" 0,05%

Диапазон рабочего давления

макс. 420бар

Рабочая температура

Температурный градиент от рабочего давления

Дисплей/Настройка

Опция

Выходные сигналы

4...20мА HART
PROFIBUS PA
FOUNDATION Fieldbus

Коммуникация

HART
PROFIBUS PA
FOUNDATION Fieldbus

Сертификаты на взрывозащиту

ATEX, FM, CSA, NEPSI, IECEx, SIL, NACE, Морские GL, WHG, EN 10204-3.1

  • Давление

Принцип измерения

Дифференциальное давление

Характеристики

Цифровой преобразователь с металлическими измерительными диафрагмами, модульная конструкция;
Высокое статическое давление/Защита от перенапряжения
Вторичный защитный корпус

Питание / Коммуникация

4...20мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PPROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DC

Погрешность

0,075%, калибровка "PLATINUM" 0,05%

Длительная стабильность

0,05% от верхней границы диапазона в год
0,125% от верхней границы диапазона за 5 лет

Рабочая температура

-40°C...120°C

Температура окружающей среды

-40°C...85°C

Рабочий диапазон

10мбар...40бар

Макс. избыточное давление

на одну сторону:
420 бар

Присоединение к процессу

1/4-18NPT
RC1/4"

Выходные сигналы

4...20мА HART
PROFIBUS PA
FOUNDATION Fieldbus

Сертификаты/Разрешения

ATEX, FM, CSA, NEPSI, IECEx, WHG/ Защита от перелива, SIL, NACE, Морской GL, EN10204-3.1

Опции

Модуль встроенной памяти HistoROM/M-Dat
4х-строчный цифровой дисплей
Корпус из нержавеющей стали/алюминия, раздельное исполнение

Доп. информация

Функции диагностики

  • Непрерывное измерение/жидкие продукты

Принцип измерения

Дифференциальное давление

Характеристики/Применение

Цифровой преобразователь с металлическими измерительными диафрагмами
Длительная стабильность
Расширенные функции диагностики
Вторичный защитный отсек

Питание / Коммуникация

4...20 мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DC

Погрешность

0,075%, калибровка "PLATINUM" 0,05%

Длительная стабильность

0,05% от верхнего значения диапазона в год

Температура окружающей среды

-40°C...85°C

Рабочая температура

-40°C...120°C

Рабочее давление абс. / макс. предел избыточного давления

420бар

Диапазон измерения давления

10мбар...40бар

Смачиваемые части

Alloy C276
316L
Monel
Тантал

Присоединение к процессу

1/4-18NPT
RC1/4"

Макс. значение измерения

400м H2O

Выход

4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus

Сертификаты/Нормативы

ATEX, FM, NEPSI, IECEx, WHG/ Защита от перелива, SIL, NACE, Морской GL, EN10204-3.1

Опции

Модуль встроенной памяти HistoROM/M-Dat
4х-строчный цифровой дисплей
корпус из нержавеющей стали/алюминия, раздельное исполнение

Диапазон применения

Измерительная ячейка: металлическая приварная

  • Пар

Принцип измерения

Дифференциальное давление

Основные функции

Цифровой преобразователь дифференциального давления с керамическими измерительными диафрагмами
Модульные компоненты
Самодиагностика
Дополнительный уровень защиты и защита от перенапряжения

Рабочая температура

Температурный градиент от рабочего давления

Диапазон рабочего давления

макс. 420бар

Погрешность измерения

Стандартная калибровка0,075%, калибровка "PLATINUM" 0,05%

Коммуникация

HART
PROFIBUS PA
FOUNDATION Fieldbus

Выходные сигналы

4...20мА HART
PROFIBUS PA
FOUNDATION Fieldbus

Сертификаты на взрывозащиту

ATEX, FM, CSA, NEPSI, IECEx, SIL, NACE, Морские GL, WHG, EN 10204-3.1

Дисплей/Настройка

Опция

  • Жидкости

Принцип измерения

Дифференциальное давление

Основные функции

Цифровой преобразователь дифференциального давления с керамическими измерительными диафрагмами
Длительная стабильность
Самодиагностика
Дополнительный уровень защиты, защита от перенапряжения

Погрешность измерения

Стандартная калибровка0,075%, калибровка "PLATINUM" 0,05%

Диапазон рабочего давления

макс. 420бар

Рабочая температура

Температурный градиент от рабочего давления

Дисплей/Настройка

Опция

Выходные сигналы

4...20мА HART, PROFIBUS PA, FOUNDATION Fieldbus

Коммуникация

HART, PROFIBUS PA, FOUNDATION Fieldbus

Сертификаты на взрывозащиту

ATEX, FM, CSA, NEPSI, IECEx, SIL, NACE, Морские GL, WHG, EN 10204-3.1
