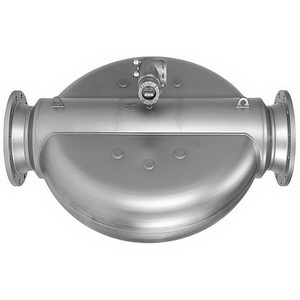

Promass 83X

Производитель: Endress+Hauser

Категория: Расходомеры кориолисовые

Вы можете заказать данную позицию по тел.: (495) 661-08-04 или воспользоваться формой заказа

[an error occurred while processing the directive] Заказать
[an error occurred while processing the directive]
Описание

Кориолисовый расходомер Promass 83X относится к категории массовых. Он представляет собой высокочастотную четырехтрубную измерительную систему. Широко применяется в нефтегазовой отрасли.

Преимущества Promass 83X:

Функциональные возможности расходомера Promass 83X превосходят аналоги по многим показателям. Оборудование может использоваться для одновременного измерения нескольких рабочих параметров:

  • массового расхода;
  • плотности измеряемого продукта;
  • рабочего температуры.

Концептуальные преимущества вторичных преобразователей Proline:

  • Модульная конструкция, соответствующая условиям рабочего процесса и повышающая его эффективность.
  • Гибкое программное обеспечение, которое значительно расширяет сферы применения расходомера. В частности, позволяет измерять концентрацию продуктов.
  • Функции самодиагностики расширены.
  • Возможность создания резервной копии настроек и измерительных данных.

Преимущества сенсоров Promass:

  • Калибровка PremiumCal, обеспечивающая высочайшую точность измерений.
  • Компактное исполнение при расширенных функциональных возможностях.
  • Большое количество измеряемых параметров.
  • Устойчивость к вибрациям и другим внешним воздействиям.
  • Простота монтажа.
  • Ввод в эксплуатацию без подгонки входных (выходных) участков.

Сферы применения Promass 83X:

Реализованный в расходомере кориолисовый принцип измерений упрощает рабочий процесс, так как физические свойства продукта не влияют на его ход.

Оборудование используется для высокоточных измерений следующих нефтепродуктов:

  • ГСМ;
  • автомобильного топлива;
  • сжиженного и сжатого газа;
  • растворителей.

Технические характеристики рабочего процесса:

  • Диапазон измерений массового расхода – 4100 т/ч.
  • Максимальная рабочая температура – +180 градусов.
  • Максимальное рабочее давление – 100 бар.

Присоединения к процессу – фланцевые (DN 300, 350, 400).

Расходомер сертифицирован на эксплуатацию во взрывоопасных зонах по следующим стандартам:

  • ATEX;
  • CSA;
  • FM;
  • IECEx;
  • TIIS;
  • NEPSI.

Поддерживает следующие коммуникационные протоколы:

  • FOUNDATION Fieldbus;
  • HART;
  • MODBUS;
  • PROFIBUS DP/PA;
  • EtherNet/IP.

Параметры безопасности:

  • Вторичная защитная оболочка – максимальное давление 6 бар.
  • Соответствие стандартам функциональной безопасности SIL 2, ASME BPVC, AD 2000, PED.
  • Присоединения для стравливания избыточного давления или клапан-предохранитель (разрывной диск).

Технические характеристики Promass 83X:

  • Газ

Принцип измерения

Кориолисовые расходомеры

Основные функции

Новый прибор создан специально для нефтегазовой отрасли. Корпус сенсора полностью выполнен из нержавеющей стали 316L, что делает его идеальным решением и для морских применений. Отсутствие требований по прямым участкам и высокие значения максимальных расходов, позволяют сэкономить площади при проектировании морских платформ.

Характеристики

Модули S-DAT, T-DAT,F-Chip
Поверка
Меню быстрой настройки Quick-Set-up
3 сумматора
Измерение пульсирующих потоков
Расширенная диагностика
Измерение концентрации

Диаметр

DN 300 DN 350 DN 400

Погрешность измерения

Массовый расход:+-0.05%
Volume flow: +-0.1%

Диапазон измерения

0 ... 4'100'000 кг/ч

Диапазон рабочего давления

EN1092-1/DIN2501: PN10, PN16, PN40, PN63, PN 100
ANSI 16.5: Cl. 150, Cl. 300, Cl. 600

Рабочая температура

-50...+180°C

Степень защиты электроники

IP 67
NEMA 4x

Дисплей/Настройка

4х-строчный с подсветкой
Сенсорное управление

Выходные сигналы

4...20мА
Импульсно-Частотный (10кГц, актив./пассив.)
Релейный/сигнал состояния

Входные сигналы

Сигнал состояния
Токовый вход

Коммуникация

HART
PROFIBUS PA
Profibus DP
Foundation Fieldbus

Сертификаты на взрывозащиту

ATEX
FM
CSA
TIIS
NEPSI

  • Жидкости

Принцип измерения

Кориолисовые расходомеры

Основные функции

Разработан специально для нефтегазовой отрасли. Корпус сенсора полностью выполнен из нержавеющей стали 316L, что делает его идеальным решением и для морских применений. Отсутствие требований по прямым участкам и высокие значения максимальных расходов позволяют сэкономить площади при проектировании морских платформ.

Характеристики

Модули S-DAT, T-DAT,F-Chip
Поверка
Меню быстрой настройки Quick-Set-up
3 сумматора
Измерение пульсирующих потоков
Расширенная диагностика
Измерение концентрации

Диаметр

DN 300 DN 350 DN 400

Погрешность измерения

Массовый расход:+-0.05%
Volume flow: +-0.1%

Диапазон измерения

0 ... 4'100'000 кг/ч

Диапазон рабочего давления

EN1092-1/DIN2501: PN10, PN16, PN40, PN63, PN 100
ANSI 16.5: Cl. 150, Cl. 300, Cl. 600

Рабочая температура

-50...+180°C

Степень защиты электроники

IP 67
NEMA 4x

Дисплей/Настройка

4х-строчный с подсветкой
Сенсорное управление

Выходные сигналы

4...20мА
Импульсно-Частотный (10кГц, актив./пассив.)
Релейный/сигнал состояния

Входные сигналы

Сигнал состояния
Токовый вход

Коммуникация

HART
PROFIBUS PA
Profibus DP
Foundation Fieldbus

Сертификаты на взрывозащиту

ATEX
FM
CSA
TIIS
NEPSI
