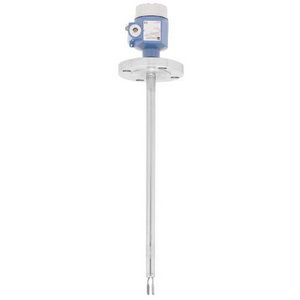

Liquiphant M FTL51

Производитель: Endress+Hauser

Категория: Вибрационные датчики предельного уровня

Вы можете заказать данную позицию по тел.: (495) 661-08-04 или воспользоваться формой заказа

[an error occurred while processing the directive] Заказать
[an error occurred while processing the directive]
Описание

Эта модель вибрационного датчика адаптирована под все виды жидких продуктов. Оборудование может использоваться в зонах повышенной взрывоопасности, а также в фармацевтике и пищевой промышленности. Все материалы, использованные в производстве датчика Liquiphant M FTL51, одобрены  FDA (PFA Edlon).

Преимущества Liquiphant M FTL51:

  • Безопасность и функциональность SIL2/SIL3 соответствуют стандарту IEC 61508/IEC 61511-1.
  • Универсальность использования.
  • Широкий диапазон присоединений к процессу.
  • Минимальные затраты при вводе в эксплуатацию.
  • Большое количество выходных сигналов –  тиристор, реле, NAMUR, ЧИМ и другие, что позволяет оптимизировать работу под конкретный промышленный процесс и систему управления.
  • Отсутствие подвижных комплектующих увеличивает срок эксплуатации вибрационного датчика, сокращает расходы на его техническое обслуживание.
  • Функциональность вибровилки гарантирована режимом самодиагностики, предусмотренным производителем.

Сферы применения Liquiphant M FTL51:

Вибрационный датчик предельного уровня – достойная альтернатива поплавковым моделям. Компактные размеры позволяют монтировать его в любых трубопроводах, устанавливать в труднодоступных местах. Датчики во взрывозащитных исполнениях (модификации ЕЕх) могут использоваться в зонах повышенной взрывоопасности. Стойкость металла к коррозии позволяет монтировать датчики на участках с агрессивной средой. В вибрационном датчике предусмотрена функция обнаружения пенообразования. Он оснащен удлинительной трубкой до 3 метров. По запросу возможна комплектация трубкой 6 метров и другими дополнительными опциями.

Технические параметры Liquiphant M FTL51:

Модель для всех видов жидких продуктов имеет следующие технические характеристики:

  • диапазон рабочих температур – от -50 до +150 градусов;
  • максимальное рабочее давление – 100 бар;
  • плотность – 0,5 и 0,7 г/см3;
  • вязкость – 10000 мм2/с.

Контроль предельного уровня/жидкие продукты

Принцип измерения

Вибрационные датчики, жидкие продукты

Характеристики и особенности использования

Модульная конструкция
Широкий выбор присоединений к процессу
Аналоговые и цифровые выходы
Сертификаты на различные применения (напр., EEx,WHG)
Удлинение трубки до 3м (опционально до 6м)

Питание / Коммуникация

PROFIBUS PA
19 ... 253В AC
10 ... 55В DC-PNP
19...253В AC bzw 10...55В DC
8/16мА, 11 ... 36В DC
NAMUR
ЧИМ

Температура окружающей среды

-50 °C ... 70 °C

Рабочая температура

-50 °C ... 150 °C

Рабочее давление абс. / макс. предел избыточного давления

Вакуум... 100 бар

Мин. плотность измеряемого продукта

0,5г/см³(опционально 0,4г/см³)

Смачиваемые части

316L / Alloy

Присоединение к процессу

G3/4A, G1A, R3/4", R1, NPT3/4, NPT1,DIN DN25 ... DN100, ANSI 1" ... 4",JIS 25A ... 100A

Гигиеническое присоединение к процессу

G3/4A, G1A, R3/4", R1, NPT3/4, NPT1,DIN DN25 ... DN100, ANSI 1" ... 4",JIS 25A ... 100A

Длина датчика

130мм (Liquiphant II)
148мм ... 6000мм

Выход

PROFIBUS PA
19 ... 253В AC
10 ... 55В DC-PNP
19...253В AC bzw 10...55В DC
8/16мА, 11 ... 36В DC
NAMUR
ЧИМ

Сертификаты/Нормативы

ATEX
FM
CSA
TIIS
WHG/ Защита от перелива
SIL
Морской GL
EN10204-3.1

Опции

Корпус из нержавеющей стали для применения в нефтегазовой отрасли

Доп. информация

Определение наличия пены
Определение изменения плотности

Компоненты

FTL325P/FTL375P Выходной сигнал ЧИМ
FTL325N/FTL375N Выходной сигнал NAMUR

Плотность

Принцип измерения

Вибрационные датчики, жидкие продукты

Характеристики и особенности применения устройства

Измерительная система Liquiphant M Density с вычислителем плотности Density Computer FML621. Измерение температуры и давления
Модульная конструкция корпуса
Широкий выбор присоединений к процессу
Удлинительная трубка до 3м (до 6м - опция)

Питание/Коммуникация

Питание от преобразователя (MUS)

Температура окружающей среды

-50...70°C
-50...60°C для применения во взрывоопасных зонах

Рабочая температура

0...80°C (с заявленной погрешностью)
-50...0°C / 80...150 °C (с ухудшением технических характеристик)

Рабочее давление абс.

0...25бар
>25..100бар (с ухудшением технических характеристик)

Смачиваемые части

316L/C4

Длина датчика

115...3000 мм
>3000...6000 мм (опция)

Выходные сигналы

Импульсный

Сертификаты/Разрешения

ATEX
IECEx

Назначения

Пуско-наладка через ПО ReadWin2000

Компоненты

Вычислитель плотности Density Computer FML621
