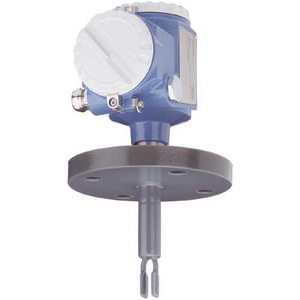

Liquiphant M FTL51C

Производитель: Endress+Hauser

Категория: Вибрационные датчики предельного уровня

Вы можете заказать данную позицию по тел.: (495) 661-08-04 или воспользоваться формой заказа

[an error occurred while processing the directive] Заказать
[an error occurred while processing the directive]
Описание

Вибрационный датчик Liquiphant M FTL51C может использоваться для любых типов жидкостей. Техническая комплектация оборудования позволяет эксплуатировать его в зонах повышенной взрывоопасности. Датчики предельного уровня находят широкое применение в фармацевтической промышленности и в пищевой отрасли.

Преимущества Liquiphant M FTL51C:

  • Данная модель датчиков предельного уровня функциональна.
  • Параметры безопасности SIL2/SIL3 соответствуют IEC 61508/IEC 61511-1.
  • Датчик универсален в использовании, характеризуется обширной номенклатурой присоединений к процессу.
  • Выбор выходных сигналов удовлетворяет любой системе управления процессом производства. В перечне сигналов – ЧИМ(FPM), NAMUR, тиристор и другие.
  • Скоростной датчик не нуждается в калибровке. Для его ввода в эксплуатацию дополнительные финансовые затраты не требуются.
  • Низкий процент износа комплектующих сокращает расходы на техническое обслуживание.
  • В конструкции датчика нет подвижных деталей – срок его эксплуатации дольше аналоговых приборов.
  • Опция самодиагностики вибрационной вилки гарантирует стабильность работы и функциональность оборудования.
  • Все материалы, используемые производителем, прошли проверку и одобрены FDA (PFA Edlon).

Сферы применения Liquiphant M FTL51C:

На функционал и работоспособность оборудования не влияют турбулентность, вибрации, содержание твердых и взвешенных примесей, процессы пенообразования. Описанные выше характеристики обеспечивают датчику предельного уровня технические преимущества перед поплавковыми моделями. Прибор выдерживает интенсивное воздействие высококоррозийных жидкостей, так как все его комплектующие, контактирующие с ними, имеют защитное эмалевое или синтетическое покрытие. Модели Liquiphant M FTL51C модификаций EEx ia или Eex d предназначены для эксплуатации в условиях с высоким риском взрывоопасности.

Технические характеристики Liquiphant M FTL51C:

  • Датчик работает при температурах -50 -+150 градусов (+230 градусов – по индивидуальному заказу).
  • Максимальное рабочее давление прибора – 40 бар.
  • Показатель вязкости – 10000 мм2/с.
  • Плотность – 0,5-0,7 г/см3. Допустимы другие параметры по индивидуальному заказу.
  • В приборе предусмотрена функция обнаружения пенообразования.

Контроль предельного уровня/жидкие продукты

Принцип измерения

Вибрационные датчики, жидкие продукты

Характеристики

Высокая стойкость к абразивному воздействию
Модульная конструкция
Широкий выбор присоединений к процессу
Аналоговые и цифровые выходные сигналы
Сертификаты на различные применения
Удлинение трубки до 3м (опционально до 6м)

Питание / Коммуникация

PROFIBUS PA
19 ... 253В AC, 2х-проводн.
10 ... 55В DC-PNP, 3х-проводн.
DPDT, 19...253В AC, 10...55В DC
8/16мА, 11 ... 36В DC
NAMUR
ЧИМ, 2х-проводн.
NAMUR с клавишей проверки

Температура окружающей среды

-50 °C ... 70 °C

Рабочая температура

-50 °C ... 150 °C
до 230°C по запросу

Рабочее давление абс. / макс. предел избыточного давления

Вакуум ... 40 бар

Мин. плотность измеряемого продукта

0.5g/cm³ (0.4g/cm³ optional)

Смачиваемые части

ECTFE
PFA (Edlon)
PFA (Rubyred)
PFA (проводящий)
Enamel

Присоединение к процессу

DIN DN25 ... DN100, ANSI 1" ... 3", JIS RF10 K 50

Гигиеническое присоединение к процессу

Одобренный FDA PFA (Edlon)

Длина датчика

ECTFE, PFA 130мм, 148мм ... 3000мм
Enamel 130мм, 148мм ... 1200мм

Выход

PROFIBUS PA
19 ... 253В AC
10 ... 55В DC-PNP
19...253В AC bzw 10...55V DC
8/16мА, 11 ... 36V DC
NAMUR
ЧИМ

Сертификаты/Нормативы

ATEX
FM
CSA
TIIS
WHG/ Защита от перелива
SIL
FDA
Морской GL

Опции

Корпус из нержавеющей стали для применения в нефтегазовой отрасли

Доп.информация

Определение наличия пены
Определение изменения плотности

Компоненты

FTL325P/FTL375P Выходной сигнал ЧИМ
FTL325N/FTL375N Выходной сигнал NAMUR

Плотность

Принцип измерения

Вибрационные датчики, жидкие продукты

Характеристики/Область применения

Измерительная система Liquiphant M Density с вычислителем плотности Density Computer FML621. Измерение температуры и давления
Высокая стойкость к агрессивным воздействиям среды за счет антистатического покрытия
Модульная конструкция корпуса
Широкий выбор присоединений к процессу
Удлинительная трубка до 3 м (до 6 м - опция)

Питание/Коммуникация

Питание от преобразователя (MUS)

Температура окружающей среды

-50...80°C
-50...60°C для применения во взрывоопасных зонах

Рабочая температура

0...80 °C (с заявленной погрешностью)
-50...0°C / 80...150 °C (с ухудшением технических характеристик)

Рабочее давление абс.

0...25бар
>25...40бар (с ухудшением технических характеристик)

Смачиваемые части

ECTFE, PFA и Enamel

Длина датчика

115...3000 мм
(в зависимости от покрытия)

Выходные сигналы

Импульсный

Сертификаты/Разрешения

ATEX
IECEx

Опции

Пуско-наладка через ПО ReadWin2000

Компоненты

Вычислитель плотности Density Computer FML621
