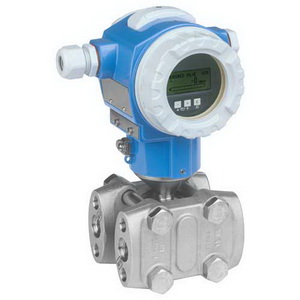

Deltabar S FMD76

Производитель: Endress+Hauser

Категория: Датчики дифференциального давления

Вы можете заказать данную позицию по тел.: (495) 661-08-04 или воспользоваться формой заказа

Заказать
Описание

Интеллектуальный преобразователь дифференциального давления, отличающийся высоким качеством и многофункциональностью. Датчики могут поставляться во взрывозащитном исполнении - "искробезопасная цепь", "взрывонепроницаемая оболочка". Работа основана на емкостном принципе, при котором деформационные процессы мембраны провоцируют изменение показателей входной емкости, на основе чего формируется выходной сигнал. Важно отметить, что мембрана выполнена из сверхчистой керамики, температура спекаемости которой достигает 1700ºС и выше. Как результат, мембрана характеризуется повышенными показателями прочности, а также стойкости по отношению к различным химически-агрессивным средам. За счет отсутствия масла, емкостная измерительная ячейка рассматривается как оптимальное технологическое решение для измерения вакуума. Преобразователь дополнительно (при необходимости) комплектуется 3х-/5ти-вентильным блоком и надежным монтажным кронштейном.

Особенности Deltabar S FMD76:

  • В конструкции измерительного оборудования предусмотрен сверхчувствительный кремниевый элемент, который функционирует по тензорезистивному принципу.
  • В модульной конструкции привлекают компактные размеры.
  • Прибор можно настраивать по месту проведения измерений, используя кнопочный съемный жидкокристаллический индикатор.
  • Простота и удобство меню.
  • Максимально допустимое давление на одну камеру – 420 бар.
  • Поверка измерительного оборудования проводится каждые четыре года.
  • Имеются внешние настроечные кнопки.

Технические характеристики Deltabar S FMD76:

  • Давление

Принцип измерения

Дифференциальное давление

Характеристики

Цифровой преобразователь с керамическими измерительными диафрагмами, модульная конструкция и расширенные функции диагностики, высокая стойкость к абразивному износу, вторичный защитный отсек

Питание / Коммуникация

4...20мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DC

Погрешность

0,075%, калибровка "PLATINUM" 0,05%

Длительная стабильность

0,05% от верхнего значения диапазона в год 0,125% - за 5 лет

Рабочая температура

-20°C...85°C

Температура окружающей среды

-20°C...85°C

Рабочий диапазон

100мбар...3бар

Макс. избыточное давление

100бар на стороне ВД

Присоединение к процессу

1/4-18NPT
RC1/4"
Фланцы (DIN, ANSI, JIS)

Выходные сигналы

4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus

Сертификаты/Разрешения

ATEX, FM, CSA, NEPSI, IECEx, SIL, Морской GL, WHG/ Защита от перелива, EN10204-3.1

Опции

Модуль памяти HistoROM/M-Dat
4х-строчный цифровой дисплей
Раздельный корпус из нержавеющей стали или алюминия

Доп. информация

Функции диагностики

  • Непрерывное измерение/жидкие продукты

Принцип измерения

Дифференциальное давление

Характеристики/Применение

Цифровой преобразователь с керамическими измерительными диафрагмами, модульная конструкция, длительная стабильность работы;
Повышенная надежность за счет функций самодиагностики;
Высокая стойкость к абразивному износу
Вторичная защитная оболочка

Питание / Коммуникация

4...20 мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DC

Погрешность

0,075%
Калибровка "PLATINUM" 0,05%

Длительная стабильность

0,05% от верхнего значения диапазона в год

Температура окружающей среды

-20°C...85°C

Рабочая температура

-20°C...85°C

Рабочее давление абс. / макс. предел избыточного давления

100бар

Диапазон измерения давления

100мбар...3бар

Смачиваемые части

Керамика
Alloy C276
316L
Monel
Тантал

Присоединение к процессу

1/4-18NPT
RC1/4"
Фланцы (DIN, ANSI, JIS)

Макс. значение измерения

30м для воды

Выход

4...20 мА HART, PROFIBUS PA, FOUNDATION Fieldbus

Сертификаты/Нормативы

ATEX, FM, CSA, NEPSI, IECEx, SIL, Морской GL, WHG/ Защита от перелива, EN10204-3.1

Опции

Модуль памяти HistoROM/M-Dat
4х-строчный цифровой дисплей
корпус из нержавеющей стали или алюминия
Раздельное исполнение корпуса

Диапазон применения

Измерительная ячейка: керамика
